一、前言

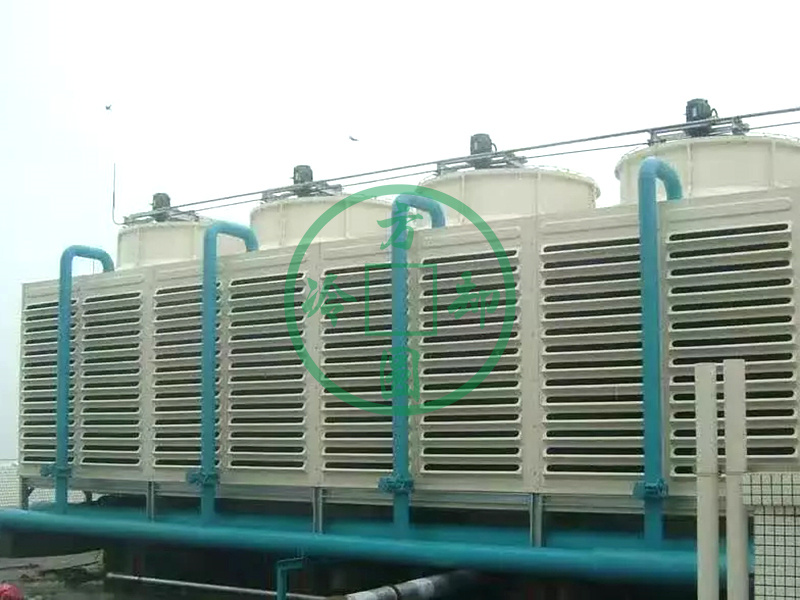

　　本系列横流式玻璃钢冷却塔采用两侧进风，靠顶部的风机，使空气经由塔两侧的填料，与热水进行介质交换，湿热空气再排向塔外。填料采用两面有凸点的点波片，通过安装头使点波片粘结成整体，以提高钢性，两面的凸点还可避免直接滴水，因此提高了水膜形成能力，填料尾部设有收水措施。

二、产品结构:

　　（1）面板：璃钢材质。表面光洁美观，耐腐蚀，防老化。

　　（2）填料：为改性聚氯乙烯双向点波片。具有热力性能好，气流阻力小，钢性好，耐热75℃、耐寒、阻燃。

　　（3）风机：叶片材质玻璃钢或铝合金。具有风机气动力合理、风量大、效率高、噪声低、耐腐蚀等特点。

　　（4）电机和减速机：YCCL系列冷却塔专用电动机和NGW型冷却塔专用低噪声行星齿轮减速机。

　　（5）布水槽：玻璃钢材质，配水均匀，超低噪声型有盖板可蔽光，防杂物飞入，减少溅水声。

　　（6）消声罩：玻璃钢材质，内填充空腔式阻燃型聚氯乙烯薄膜消声材料。

　　（7）百叶窗：玻璃钢材质，可防水溅出，并可使进塔气流均匀。

　　（8）水箱：玻璃钢材质，起集水作用，设有自动补充水设施，可闭路循环直接吸水。

　　（9）骨架：为钢架组装结构，热镀锌防腐。具有钢性好、重量轻、运输、安装方便。

  三、安装使用注意事项

1、应放置在通风良好洁净的场所。

2、横流式塔进水管由两边分别装设，并连接到配水箱，用户应在接管处设置蝶阀，以供调节流量。进水管可以由下面的干管引入，也可以把干管放在塔上，这时其管道支架应落在冷却塔侧面的架上。出水管可选任一进风方向由塔底水箱接出。

3、安全及使用时应调整风筒的圆度，并使叶尖与塔壁间隙相等，并不少于10mm。叶片角度要调整到一致。调整叶片的方法为在靠近叶尖150mm处，对每个叶片的前后两缘分别做一标志，再由支架下弦分别测每个叶片前后两缘的距离，以计算出各叶片这点前后缘的高差通过数次调整使高差达到一致即为合格。

4、应避免在尘垢密集的场所，酸性气体的场院所使用，否则会导致热交换器以及配管的腐蚀。

5、冷却塔的进风口和墙壁等之间的距离如下：单塔型为2米，双塔型为2.5米，三塔型为3.5米，四塔以上应为5米以上，墙避高度应低于冷却塔整体高度。

6、冷却塔的排气口和障碍物间的距离应为5米以上
