一、前言

　　由机械工业部第四设计研究院与清华大学联合研制的GFNS3系列节能型钢筋混凝土框架逆流式玻璃钢冷却塔，单格水量为800～4000m3/h，共九个规格。它具有热力性能好、电耗少、整塔稳定性好、外型美观、噪声低、施工安装周期短、成本低等特点，广泛应用于石油、化工、冶金、发电等企业大水量的循环系统中。

　　我院吸收了国内外同类产品的先进经验和石化、电力、冶金等设计单位及用户对我院设计的GFNS系列第一、二代冷却塔提出的宝贵意见，进行了改型设计，形成了现在的GFNS3系列：该系列冷却塔所以称之为“专利产品”，它应用了我院三项国家专利：

　　1、“节能型玻璃钢冷却塔”（专利号：88215994.1），它采用了变扭矩变极电机，使之在保证热力性能的前提下，全年耗电节能40%-52%，居国内外领先水平。

　　2、“悬臂多跨连续钢筋混凝土主框架逆流式冷却塔”（专利号：93201355.4），其特征是进风口的外侧立住向里移1-2.5m，使气流直接进到淋水填料中，减少了进风可口横梁出的涡流，并使塔的高度下降0.5-0.9m。配风均匀、冷效提高。在寒冷地区，不再会出现钢筋混凝土梁、拄的冻融损坏现象。

　　3、“方形逆流式冷却塔用斜梯形波填料”（专利号：91216967.2），其特征在于斜梯波靠粘头形成填料快，稳定性好、耐久。该梯形波高23mm，，通风阻力减少，可使填料高由1.0m增加到1.5m，提高了热力性能。

 二、设计工况及代码意义：

　　空气干球温度 Θ=31.5℃

　　空气湿球温度 τ=28℃

　　大气压力 P=1.0×105pa

　　进塔水温 t1=42℃

　　出塔水温 t2=32℃

　　冷却水量为代码所示值(m3/h)

 三、冷却塔组成及特点：

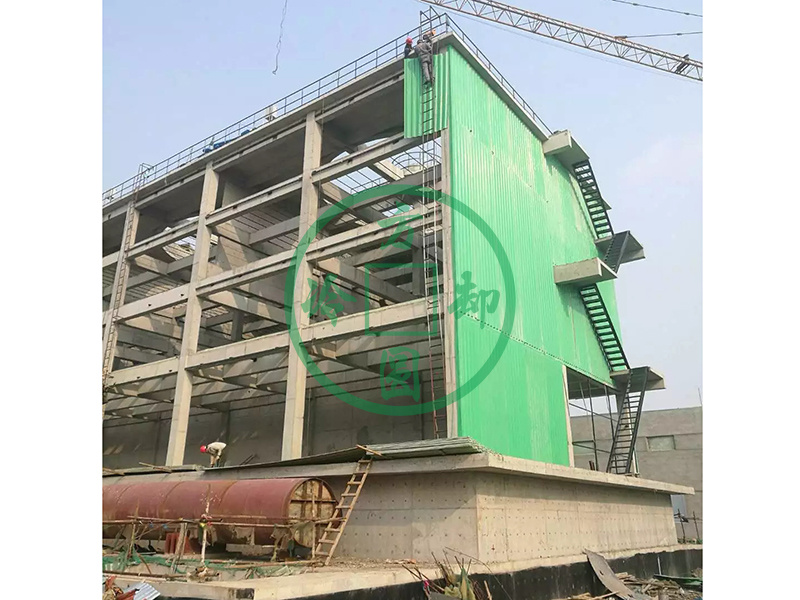

　　1、塔体受力机构：为钢筋混凝土框架结构，自振频率12HZ,运行的最大振幅0.09mm。钢件采取了加强防腐措施，镀锌后涂环氧沥青漆二道。

　　2、维护结构：为聚酯玻璃钢材质、重量轻、强度高、耐腐蚀、美观、抗老化。

　　3、风筒：为动能回收型，气流组织合理、效率高、玻璃钢材质、质轻高强耐腐蚀。

　　4、风机：叶片材质为环氧玻璃钢，叶片为机翼型，内填充发泡塑料，风机气动力合理、风量大、效率高、噪声敌、耐腐蚀。

　　5、减速机：水平卧式、噪声低、效率高、油润滑可靠、检修方便，亦有油温、震动报警装置。

　　6、电机：为清华大学设计的冷却塔专用变扭矩变极变速电机。有防爆和不防爆两种。800及1000型配双速，1200型以上为三速，节能效果显著，称之为“节能冷却塔”。可以通过控制柜人工或自动控制电机转速。变速电机与单速电机在天冷停机节电相比，以年计可节电：双速为40%，三速为50%以上，它运转管理灵活。当气温高、湿度大或用水设备水温降大时，开高速，反之可开中速或低速，晚上气温较低也可以开中、低速。此时噪声可以下降3-6dB（A）以上。冬季结冰时风机可开低速反转。因塔内气温高可以消冰。冬季开低速也使漂水降到忽略不计的地步。周围环境不致因结冰形成污染。

　　7、填料：填料片大波上压了小波，钢性大、表面积大、对水的再分配能力强、水膜形成均匀、停留时间长、水滴不致避开填料而直接落下。填料上有双向凹凸安装头，组装粘结牢固、不倒伏、不变形、水质差时也不易粘连堵塞。填料为改性PVC材质，耐温-35℃－65℃，阻燃。性能符合能源部NDGJ88-89“冷却塔塑料淋水填料技术规定”。

　　8、配水系统：为管式配水，采用反射II型喷头，进水压力只要求在进水管中心标高处有1.5m自由水头即可。

　　9、收水器：塔内在水管上用HC160-45正峰收水器，收水效果显著。在高速运行时，飘水量小于0.01%，低速时更忽略不计。

　　10、进水管：冷却塔生产厂家与冷却塔使用单位的接管分界线在塔上，见说明书上的图，按平焊钢板法兰（S311/32-30）Pg=1.0×106Pa加工。

　　11、水池：本塔下的水池及基础、预埋钢板等由用户负责，水池与塔的联接基础及荷载等，本产品说明书已标出其要求。水位应在-0.25～-0.3m为好。水池施工图也可委托机械工业部第四设计研究院或我公司设计。
